Advanced Scribing
Gebruikt u de Advanced Scribing oplossing nog niet? Vraag hier uw product key aan.
Wat is Advanced Scribing?

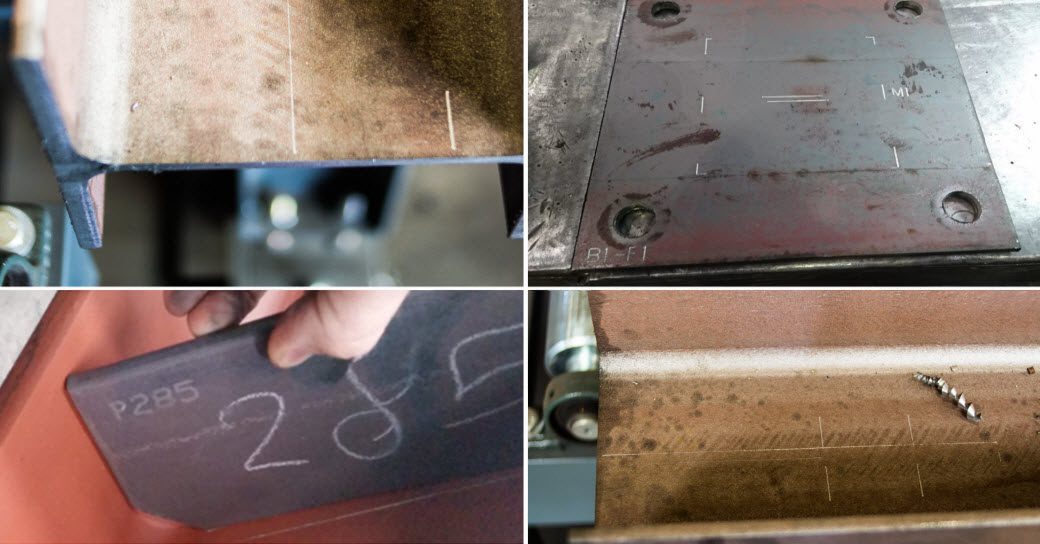

Advanced Scribing for Tekla is een unieke plug-in voor scribing in de staalbouw. Met scribing bedoelen we machinaal markeren: het aanbrengen van markeringen op profielen en/of platen om eenvoudiger en veel sneller te kunnen assembleren in de werkplaats.
Advanced Scribing for Tekla heeft vele functionaliteiten, zoals het markeren van een volledige of gedeeltelijke contour (profielomtrek / layout markering) en zelfs het plaatsen van markeerpunten/centerpunten om de positie van de aan te lassen onderdelen en/of hart van het gat aan te geven. Aanvullende informatie zoals het posnummer, maar ook het desbetreffende merknummer waarvoor het bedoeld is, complementeert de informatie. Daarnaast is het mogelijk om per profieltype aan te geven welk type markering gebruikt moet worden. Zo kunt u alle H-profielen een volledige contour meegeven en voor alle platen enkel een centerpuntmarkering instellen.
Machines en scribing
Markeerinformatie van Advanced Scribing for Tekla kan naar alle markeersystemen van bijvoorbeeld Voortman Steel Machinery, Kaltenbach, Ficep, Daito, Behringer of Peddinghaus gestuurd worden. Ook de wat oudere CNC-machines kunnen centerpunten plaatsen met behulp van standaard gereedschappen als ponsen en boren. De informatie voor het aanbrengen van centerpunten wordt door de Advanced Scribing oplossing toegevoegd aan de DSTV / CNC-bestanden.
